技术参数
电源:纽扣电池CR2032(3.0V/0.2Ah)
待机电流:1.1uA
最大电流:33mA
低电池检测:低于2.2V
电池寿命:约2年(一天10次)
通讯范围:约100米(开阔距离)
尺寸:77*36*15mm
重量:35g
工作环境:-10至40°C
密钥量:大约1百万
品牌: JABLOTRON
浏览次数: 1617
说明:

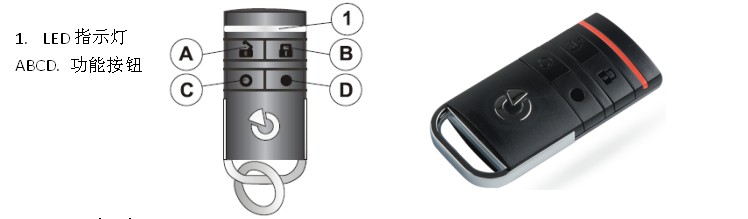

JA-164J单向四键无线遥控器是JA-100系统的可选配件之一,遥控器采用单向通讯设计,用于控制主机布防/局部布防/撤防、触发紧急报警、控制PG输出口;当然也可以配合AC-16X系列无线接收器使用,遥控器内置了LED和蜂鸣器,用于监测自身电池状态
登录到报警主机
首先报警主机必须装备了JA-11xR无线接收器,遥控器可以登录到JA-100系列报警主机,设备占用主机一个地址位,步骤如下:
1. 报警主机连接Flink报警软件,并且进入service模式
2. 软件进入device栏,点相应防区的enroll,此时将弹出登录对话框
3. 同时按住3秒即可登录
4. 设置遥控器内部功能并且点save保存退出即可
5. 退出service模式
遥控器内部功能设置
遥控器内部功能在FLINK软件的device栏,点设备的internal setting进入

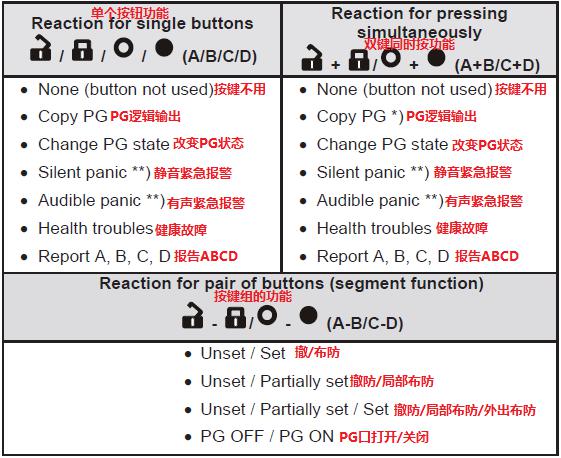

Functions of the buttons(按钮功能):设置按键组AB和CD的功能(布撤防/PG口控制等),可以设置单个按键A/B/C/D的功能,按键组合A+B/C+D功能,见下表
每个按钮设置了相应的功能后必须要设置此按钮关联的分区号或者PG口,用于控制相关连的分区/PG或者发送哪一种类型的报告。如需控制多个分区,不建议去控制公共分区,在内部设置里面去设置关联的分区
注意:
*)Copy PG对于“双键同时按”的反应只能用于1S脉冲,对于所选择的PG“双键同时按”不能重复发送1S激活信号,不像单个按钮那样
**)表示当系统设置为“security grade2”时,按钮不支持该功能
选项“do not set with active zone” (防区触发时不布防),当即时类型防区被触发时,不允许使用遥控器布防主机;当所有防区都闭合时,才可以布防主机
当按钮一直按住不放(有效的Copy PG功能)时信号每一秒发送一次,用于延长脉冲PG口的输出时间(PG口设置为Copy PG),最长持续时间是1分钟
Take over a user’s access privileges(接管用户的访问权限):根据特定的用户接管用户对分区的访问权限和时间限制访问权限
Take over a user’s identity(接管用户身份):选定的用户将作为事件日志中的源显示
配合多功能继电器使用
遥控器可以登录到多功能继电器模块AC-16X上,控制其继电器输出,输出模式可选,每个按键都可以选择为不同的输出模式;甚至一个按钮可以登录到多个继电器模块上;登录方法参照继电器模块的说明书;如果在遥控器的有效控制范围内既要登录到主机又要登录到继电器模块上,那么请分别用不同的按钮组合
遥控器锁定
遥控器的按键可以上锁避免误触发,按钮默认是不锁定的,遥控响应任意一次触发;当按钮上锁后,快速按下按钮(2次/1秒)同样可以触发紧急报警功能
按键锁定:同时按住A+B键不放,首先红灯闪一次,接着3秒后红灯开始快速闪烁,在红灯闪烁期间松开按键B然后重新按一下,上锁后通过红灯闪两次和提示音B两次提示,然后松开所有按钮
按键解锁:重复以上步骤,解锁后通过红灯闪1次和提示音B 1次提示,然后松开所有按钮
注意:如果AB键同时按设置了紧急报警功能,需要注意提醒用户,避免触发报警后引起不必要的麻烦
遥控器声音提示功能
遥控器的声音提示功能可以关闭,默认是开启的;按键指示见下表:
功能 | 指示 |
按一下按钮 | LED闪0.5秒一次,短B一次 |
发送登录信号 | LED闪1秒一次 |
按键解锁或者解除声音指示 | LED闪0.5秒一次,短B一次 |
按键上锁或者声音提示 | LED闪0.5秒2次,短B 2次 |
低电池 | LED闪,短B 3次 |
按住按钮发送持续信号给copy PG | LED闪1秒2次,短B一次 |
关闭声音提示功能:同时按住A+B键不放,首先红灯闪一次,接着3秒后红灯开始快速闪烁,然后红灯再闪一次,接着3秒后红灯再次快速闪烁(一共大约需要6秒),松开按键B然后重新按一下,关闭成功后LED闪一次且声音提示B 1次,然后松开全部按钮
开启声音提示:重复以上步骤,开启成功后通过红灯闪2次和提示音B 2次提示,然后松开所有按钮
电池更换
电池低压时主机会提示,且本身LED闪,短B 3次提示,应尽快更换电池
技术参数
电源:纽扣电池CR2032(3.0V/0.2Ah)
待机电流:1.1uA
最大电流:33mA
低电池检测:低于2.2V
电池寿命:约2年(一天10次)
通讯范围:约100米(开阔距离)
尺寸:77*36*15mm
重量:35g
工作环境:-10至40°C
密钥量:大约1百万
