A-118M八防区扩展模块是JA-100系统的可选配件之一，模块提供8路有线输入，用于连接第三方有线探测器；模块可以内置于JA-190PL防护盒内（也可以内置于86底盒内），模块占用系统8个地址位

模块安装

1、模块放置于防护盒内

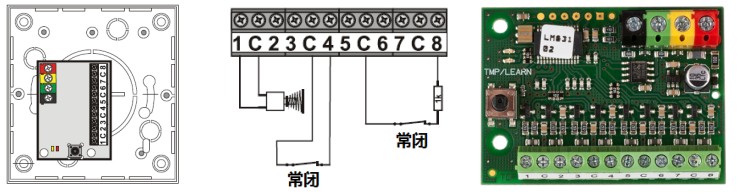

2. 接线方式查看上图2；其中1-8为8路防区输入端，C为防区公共端，支持三种接法：

1）无电阻常闭回路（中）：防区直接接常闭类型探测器

2）有电阻常闭回路（右）：防区接常闭类型探测器，需在防区回路串联1K欧电阻

3）脉冲回路（左）：连接脉冲输出探头（如卷帘门磁）

注意：

每个防区的接线方式都可以通过Flink独自设置

每个防区的线缆总长不能超过100米

3. 连接总线

1）总线线缆

2）总线接线端子

3）产品序列号

4）防区接线端子

5）黄色led灯

6）红色led灯

7）防拆开关

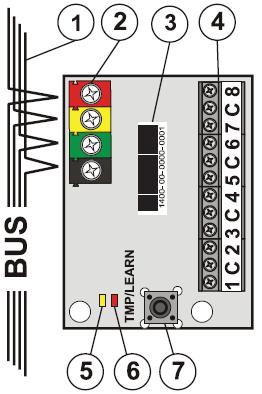

按此图连接好总线，红黑绿黄按颜色接好即可

其中红黑是DC12V供电，绿黄是RS485数据总线

4. 添加防区到报警主机

1）报警主机连接Flink软件，打开Flink软件，进入service模式

2）点devices栏，然后点任意空白防区的enroll，点scan/add new bus device或者输入模块的序列号或者触发模块的防拆开关添加模块

3）添加后，系统会自己分配8个地址给到此模块

模块内部功能设置

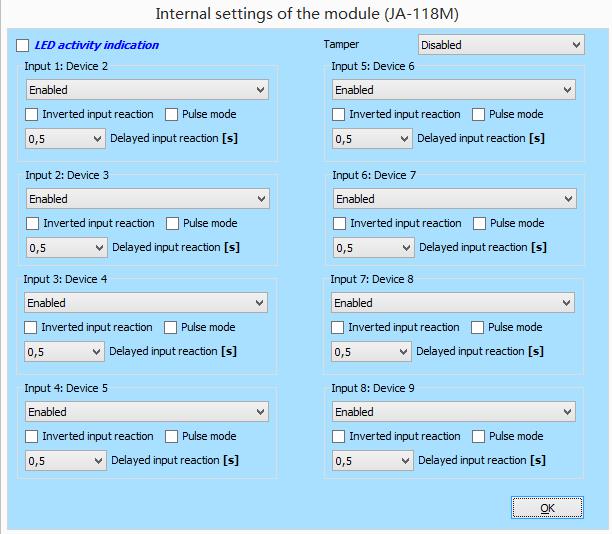

通过Flink软件进入devices栏，点模块栏和internal setting栏的enter进入内部功能设置

LED activity indication：模块的LED灯启用还是关闭

Tamper：模块的防拆启用还是关闭（enable是启用；disable是关闭）

Input1-8：防区输入端的接线方式：

Disable关闭防区输入端口

Enable 防区输入连接无电阻常闭回路

Balanced 防区输入串接1K欧电阻，当回路电阻小于700欧或者大于1300欧时触发报警

Roller 连接脉冲输入探测器，提供两个等级，impulse1=3次脉冲/2分钟；impulse2=5次脉冲/2分钟，当输入端子开路超过0.5秒将触发防拆报警

Inverted input reaction 连接NO常开类型探测器

Pulse mode脉冲模式，模块只报告触发一种状态（默认时模块报告触发和恢复两种状态）

Delay input reaction触发时间，触发信号持续多久后才产生报警，时间从0.1S至300S可选
