JA-111H TRB单防区输入模块是JA-100系统的可选配件之一，产品用于连接第三方有线探测器的NC/NO输出，模块提供三路输入，分别为报警、防拆和故障，模块可从系统总线取电或者采用外置电源供电，模块占用系统一个地址位

模块安装

1. 由于模块体积较小，可以考虑内置于探测器内部或者内置于防护箱内，注意模块本身不防水；探测器到模块的线缆长度最长为3米

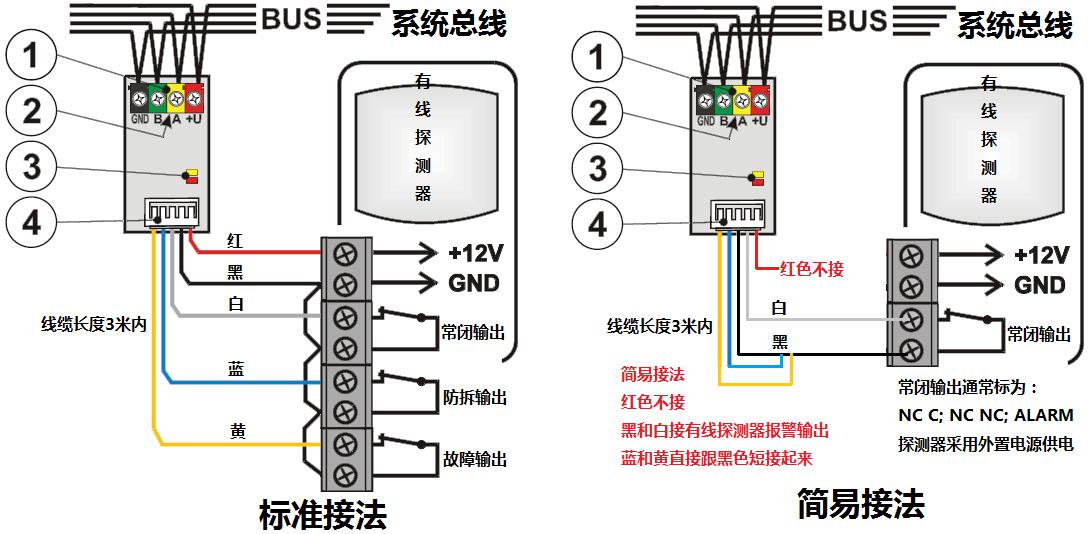

2. 按下图连接有线探测器

1）总线接线端子 2）产品序列号 3）指示灯，黄色故障，红色报警 4）连接线

红线：DC12V输出； 黑线：GND，公共线； 白线：报警输入； 蓝线：防拆输入； 黄线：故障输入

3. 防区模块连接好系统总线

4. 报警主机连接Flink软件，进入service模式，点devices栏，点相应防区的enroll进入登录模式

5. 直接输入模块的序列号或者点scan/add new bus device扫描设备添加或者触发探测器的防拆开关（标准接法时）也可完成添加（未登录的设备是黄灯长亮的，登录后黄灯熄灭）

设置模块的内部功能

打开Flink软件的devices栏，点相应模块的internal setting进入模块内部功能设置

LED indication：LED指示灯，默认开启，可以关闭

INP Input：报警输入

默认为enable即开启，可接NC类型探测器

Inverted input reaction：勾选此项时，报警输入端口连接NO类型探测器

Impulse mode：脉冲模式，模块只报告触发一种状态（默认时模块报告触发和恢复两种状态）

Inp input reaction delay：触发时间，触发信号持续多久后才产生报警，时间从0.1S至300S可选

可选disable关闭输入功能；即输入端口不使用

可选roller模式，该模块下有两级灵敏度设置：

Impulse1：2分钟内触发3次

Impulse2：2分钟内触发5次

Roller模式下，输入线缆开路超过0.5秒，将触发防拆报警；模块触发报警后的10秒钟，输入端口处于无效状态

TRB input：故障输入端口

此端口默认为disable关闭状态，即不使用该端口

可选failure模式，故障模式，触发防区故障，连接NC类型输入信号

可选Antimasking模式，防遮挡模式，布防时触发报警，撤防时触发故障，连接NC类型输入信号，一般用于连接有防遮挡功能的探测器

Inverted TRB reaction：启用该项后，输入端口用于连接NO类型输入信号

TRB input reaction delay：触发时间，触发信号持续多久后才产生报警，时间从0.1S至300S可选

TMP input：防拆输入端口

此端口默认为enable开启状态，连接NC类型输入信号；如不使用时可选择关闭disable

Inverted TMP reaction：启用该项后，输入端口用于连接NO类型输入信号
