某大学新校区防盗报警系统综述
一、概述
某大学新建校区，占地100公顷，建筑面积有36万平方米。属于市重点项目。该校区包括各科系教学楼办公楼实验楼等还有学生公寓，规模很大，分两期完成。由于该校区位于郊区且属于重大项目，影响巨大，所以对校区的防盗报警系统也就有了更高的要求。
二、设计要求
该校提出对于校区的周界以及各科系的办公楼、实验楼、教学楼的公共部位以及室内需要安全防范，要求该系统需采用电脑控制，所有信号通过电脑进行监控和管理，，整个校区分成若干防护分区，每个分区可以是一个系、一幢楼、一层楼面或者甚至是一间教室，包括若干个探测器，要求分区划分可自由灵活，每个区域都可以通过电脑独立布撤防，而且要求电脑可以通过电子地图直观显示报警区域并有报警声提示。该校还提出系统要带有扩展性，分两期实施。
三、方案简述
针对该校的要求，我们特别设计了以DS7400XI总线式大型控制主机为平台的防盗报警系统。
DS7400XI是总线式的多防区报警控制主机，具有功能全、扩展性强、质量稳定的特点，被广泛的应用于小区、大楼、工厂等各类场合的大型报警系统。该主机的主要功能有：
1．自带8个防区，以两组两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。
2. 总线长度达1.6km(Ф1.0mm2)。可接总线放大器以延长总线长度。
3. 可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
4. 有90组个人操作密码；15种可编程防区功能。
5. 可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块DS7457I、双防区扩展模块DS7460I、带输出的单防区扩展模块DS7465I及带地址码的探测器。
6. 辅助输出总线接口可接DX3010、DX4010V2、DSR-32C继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
7. 通过DX4010V2模块可转换成RS232接口实现与计算机的直接连接；由于DX4010V2自带一个USB接口，也可以通过USB接口线和计算机直接通讯。
8. 可通过PSTN与报警中心连接，支持4+2 、Contact ID等多种通讯格式。
9. 可实现键盘编程或远程遥控编程。
10. 可接无线扩充防区。
在该方案中，系统设计了几十个防护分区，每个分区内都包含了若干个探测器。总的探测器数量第一期在240个以内，第二期在480个以内。因此一共需要二台DS7400XI报警主机，而对于总线的扩展设备，由于探测器相对集中，考虑成本，该系统全部选用了8路总线扩展模块。该模块连接至系统的总线上，带8路防区扩展。而在探测器的选择上，对于室内的被动红外探测器，该系统大量选用了三技术被动红外探测器DS835IT用于安装在室内和公共部位，在一些教室内还采用了超薄的吸顶式被动红外探测器DS936，比较美观。周界对射探测器则大量选用了DS453Q和DS455Q双光束的对射探测器。在软件的选择上，该系统选择了警卫中心软件。
在实际使用过程中，该系统基本实现了校方提出的要求，在系统安装完成后，对报警主机分别编程，使其通过RS232或USB口实时向电脑反应各防区触发与否，由软件根据该防区对应的逻辑关系（布防、撤防和防区类型等）确定是否要报警。报警后立即显示该防区所在位置图以及详细信息，并有声音提示。而所有信息都记录在数据库中可以统计备份和管理。

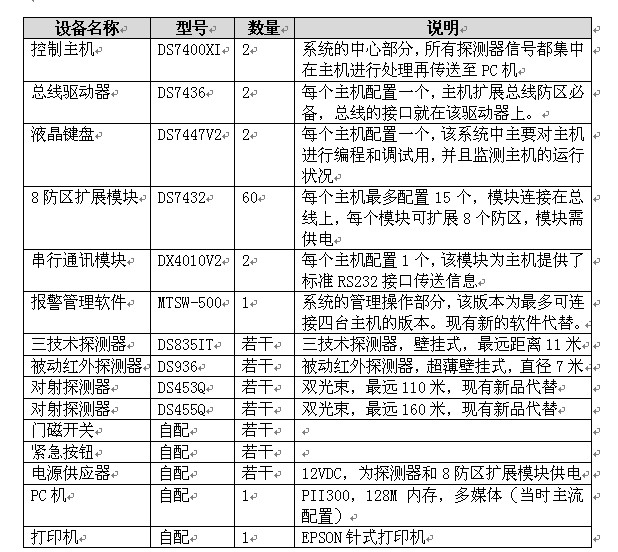

该系统的设备配置表如下：

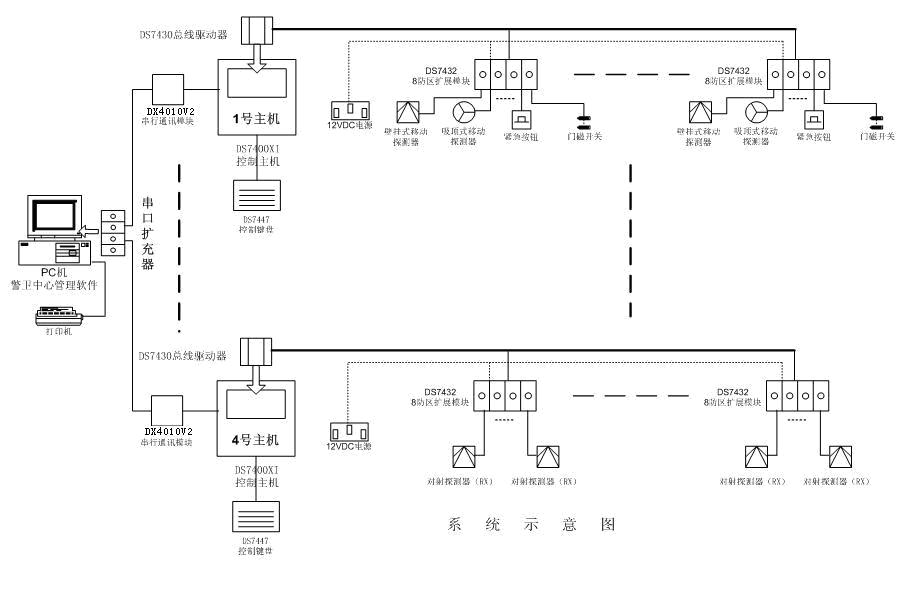

该系统示意图如下页所示：
四、总结：
该系统在第一期连接了1台报警主机，第二期又增加了1台。原来的系统一期和二期分开操作使用，即有两台电脑两套软件进行管理，在应用成熟后要求将一期和二期合并在一套系统中使用。
考虑到该系统范围较大，如果采用常规的机房集中供电已不能满足要求，所以该系统的电源供应基本上都是就近集中取电，就是将电源供应器放在探测器相对集中的地点供电。
该系统已经稳定使用近两年，在为该校的安全保卫工作起了相当大的作用，提高了工作效率，经常为友好学校参观考察，成为新建校区防盗报警系统的典范
