概述
随着住宅智能化的蓬勃发展,作为智能化小区的组成部分,配套的安防系统也开始向数字化、网络化、智能化、集成化方向发展。迪信公司集数十年的发展经验,将家庭报警系统、周界报警系统、巡更报警系统集成为一个操作控制平台,同时可将可视(非可视)对讲系统与报警系统集成在一起,从而为广大用户提供完整的智能化小区安防系统解决方案。
方案特点:高度集成化、施工方便、造价经济
小区报警系统组成:
家庭报警系统 : DS7400XI 报警主机平台。采用总线连接方式,配合 DS3MX/DS6MX 家用报警控制主机及专用管理接警软件 MTSW, 简单实用。
周界报警系统 : DS7400XI 报警主机平台,采用总线连接方式,配合 DS7457i 单地址模块,将多组主动红外探测器用一组线连接起来,使复杂的工程变为简单。
巡更管理系统 : DS7400XI 报警主机平台,采用总线连接方式,配合 DS7457i 单地址模块和专用的巡更开关及管理接警软件 MTSW ,实现了最低成本的在线巡更系统。
小区报警系列产品
DS7400XI 报警通讯控制主机
● 用于周界报警、家庭报警、公共区域电子巡更的主要设备
● 可通过 2 条总线扩充 240 个防区,与 DS3MX 配合使用,可支持240 户住户报警
● 每条总线可支持长达 1.6 公里,并可同时支持周界报警和巡更系统
DS7436 总线驱动器
● 专用 DS7400XI 系统,可支持 2 条总线回路
DS820 iT/DS835IT 三技术探测器
● 探测范围: 6m × 6m/11MX11M
● 最新 FSP 功能可自动调校探测目标体积和灵敏度
● 五层防护区(包括下视防区)
● 五种安装方式
DS422i/DS426i/DS428i/DS429i 双束室内 / 外光电防盗探测器
● 探测范围: DS422i 室内 90m ,室外 30m
DS426i 室内 180m ,室外 60m
DS428i 室内 240m 室外 80m
DS429i 室内 300m 室外 100m
● 镜片可水平/垂直方向偏转
● 广泛应用于周界防盗领域
CMS7000 中文直连报警软件
● 同时管理家庭报警、小区周界报警以及巡更管理,实现了系统的集成
● 全中文操作界面, WINDOWS 运行平台实现报警事件管理、备份以及查询,报警地图联动
● 提供二次开发接口,方便与其他系统集成
● 可同时支持八台 DS7400XI 报警主机系统,管理近 2000 个用户
DS7457i 新型总线单防区扩充模块
● 专用于 DS7400XI 系统
● 采用拨码开关式设置,给工程施工、调试带来了极大方便,一般用于周界报警系统和巡更系统
SD-212SP 光电式烟感探测器
● 稳定可靠,享有专利的烟雾收集器设计,可防上灰尘等引起的误报
● 烟雾收集器可更换,具备自检功能,清洗时拆卸容易
● 自带蜂鸣器,可联网或者独立使用
DS453Q/455Q 四射束光电对射探测器
● 室外探测范围: DS453Q 110m DS455Q 160m
● 双电路处理,镜片可水平偏转± 90 度,垂直偏转± 10 度
● 广泛应用于周界防盗领域
DS920I-CHI 家用幕帘式红外探测器
● 探测范围: 12m x 1.2m
● 一般用于对门/窗的入侵防范
● 可水平/垂直方向偏转
● 防气流/昆虫
DS3MX 三防区总线式住户报警控制主机
● 专用于 DS7400XI 系统
● 内置键盘
● 通过总线与 DS7400XI 主机连接,占用 DS700XI 一个扩展防区,自带 3 个可编程防区
● 可通过总线向中心发送住户的布/撤防报告、 3 个防区的警情报告及故障报告等

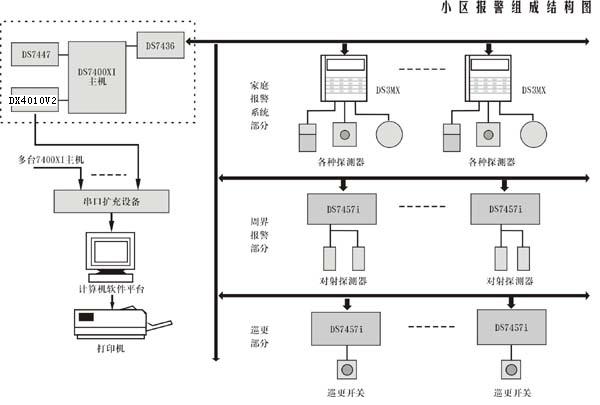

小区报警系统示意图
BOSCH 安防产品应用于智能化小区的独特优势
→系统采用总线制技术将周界报警系统、家庭报警系统、公共区域电子巡更系统实现了硬件平台的集成,可由 DS7400XI 主机实现 3 个系统功能一体化!
→ BOSCH 公司开发的最新软件对周界报警系统、家庭报警系统、公共区域电子巡更系统、楼宇对讲系统实现了软件平台的集成,可由 1 套软件控制、管理多个子系统!
→基于 BOSCH 技术的各个子系统之间交叉配合,能够实现先进的多重设防!
→系统整合的技术性强,系统结构完整。在管理中心建立的软件平台能对小区的安防真正实现统一管理!
→每个子系统都能为用户提供多个方案以供选择。
小区对讲系统产品
可视保全型室内机( HCS-3600 )
● 墙挂式或嵌入式安装
● 外观时尚、新颖
● 带免提通话功能、附红外听筒 ( 可选无线听筒功能 )
● 内置 10 首 16 和弦铃声、三个门铃声
● 可双向主被动与任何门口机或警卫中心管理机连接,进行可视对讲
● 提供四个防区,支持密码布撤防
● 彩色室内机采用高清晰的 TFT-LCD 液晶屏
● 埋入尺寸(毫米): 260 (宽) *220 (高) *30 (厚)
● 壁挂尺寸(毫米): 260 (宽) *220 (高) *55 (厚)
可选购功能:
- 信息广播功能;
- 影像存储;
- 无线布 / 撤防系统;
- 黑白显示屏;
彩色显示屏( 4"/5.6")
室内机背板 HC -6A
● 可视室内机的安装背板
● 同时提供对讲 \ 防盗回路及接线端口
可视保全型室内机( IVP-N3C-CN )
● 产品外形简
