概述

一、住宅小区防盗报警系统要求

当前，随着经济的发展，人民的生活日益改善，人们对家庭生命财产安全越来越重视，采取了许多措施来保护家庭的安全。以往的做法是安装防盗门、防盗网，但也存在有碍美观，不符合防火要求，不能有效地防止坏人的入侵等缺点。现在，全国各地都在如火如荼地开展建设安全文明小区的活动，而且很多地方都提出取消防盗网的口号，家庭电子防盗报警系统也就应运而生。

因为大多数家庭都是双职工，白天家里通常没有人，发生报警后，必须要有专人来处理，因此必须设立报警中心。而且因为国内住宅区大多数是密集型分布，一个住宅区往往有几百上千户，并且都有自身的保安队伍，因此当用户防盗报警系统报警时，除了在现场报警外，还需要向当地派出所或公安分局进行联网报警处理，也需要向住宅小区的保安中心进行联网报警，以便警情得到迅速处理。另外，考虑到国内普遍收入水平较低，对于每一户家庭的防盗报警系统成本不可太高，但因为用户数量多，也不能采用质量差的产品，以免误报频繁造成不良影响。根据以上分析，本案具有以下特点：

⑴ 广泛性——要求小区内每个家庭都能得到保护。
⑵ 实用性——要求每个家庭的防范系统能在实际可能发生受侵害的情况下及时报警。并要求操作简便，环节少，易学。
⑶ 系统性——要求每个家庭的防范系统在案情发生时，除能自身报警外，必须及时传到保卫部门，并同时上报当地公安报警中心。
⑷ 可靠性——要求系统所设计的结构合理，产品经久耐用，系统可靠。
⑸ 可行性——要求系统投资或造价能控制在小区家庭能承受的范围之内。

由此可见，总线制住宅小区联网报警系统是较为先进、实用的系统，是目前普遍采用的方案。

二、 住宅小区防盗报警系统结构及功能

2.1 系统结构图及原理框图

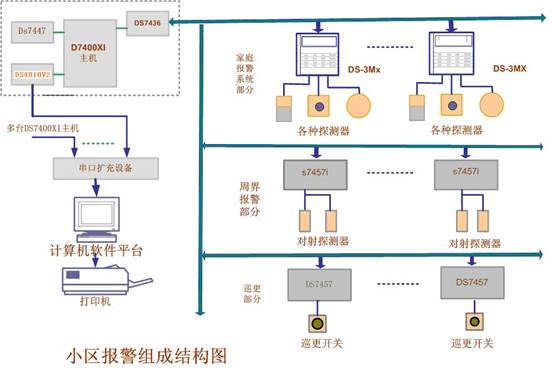

该系统主要由家庭防盗现场系统、公共区域巡更系统、周界报警系统及小区总线控制报警通讯管理系统组成，其系统原理框图如下图所示：

从上图中，我们可以清楚地看到小区防盗系统的设备配置，报警信号流向及报警过程。

小区报警系统使用迪信大型报警主机 DS7400XI ，利用其总线连接小区的各个家庭，最后汇总到小区保安室，起到集中监控的目的。而在小区保安中心，还可使用电脑及专用软件进行监控，更加直观。

每台 DS7400XI 主机可通过两组两芯总线连接 240 个住户，中心软件可以支持 8 台 DS7400XI 报警主机，所以系统最多可以扩展到 1960 户家庭。

系统可将小区安防中的三个部分集成在一个平台上，即：家庭报警部分、周界报警部分、小区巡更管理部分。组成一个完整的独立的小区报警系统。

家庭报警部分： 有的家庭需要使用可布撤防并当地报警提示的系统，这时可以使用迪信公司最新开发的家用主机 DS-3MX ，该主机自带三个可编程防区，可发送布/撤防及每个防区的报警信息。所有 DS-3MX 都是并联在 DS7400XI 的总线上，减少很多接线的麻烦。 DS-3MX 可设盗警、火警、紧急等防区类型。使用密码直接布/撤防，可接各类探测器。有些家庭只安装紧急按钮和煤气泄露等探测器,不需要布撤防的操作，对于这部分家庭我们选用了 DS7432 的 8 防区扩展模块，给每个家庭分配一个到二个防区连接紧急按钮和煤气泄露等探测器，一个 DS7432 可以给 4 户到 8 户人家共同使用。而 DS7432 和 DS3MX 混合使用的模式大大降低了系统的造价。

周界报警部分： 两芯总线方式， 使用 DS7457I 单防区模块 ，将所有的周界主动红外探测器并接在一条总线上，报警信号传送到总的系统平台，在中心计算机显示报警的准确位置，还可以通过联动模块实现视频联动。这样工程非常简单。

小区巡更管理： 采用总线方式，使用 DS7457I 单防区模块，连接巡更开关。由中心计算机软件设置巡更线路及时间，并实时管理安保人员的巡更状况。

管理中心 ： DS7400XI 主机接收总线信号，再通过 DS4010V2 串行接口扩展器把防区的状态信息传送到 PC 。由软件 MTSW 完成所有事件的监控和管理，并可连接 32 路继电器模块进行联动处理。

2.2 系统功能

· 管理小区的安保人员的巡更状况。
· 接收显示周界报警信息
· 可接收家庭的布/撤防及不同防区的报警信息。
· 管理所有用户资料。
· 实时监控系统线路安全状态
· 查询历史报警事件
· 可绘制电子地图，在地图上表示所有家庭，还可进行地图之间跳转，方便在大范围区域显示各级地图和所有的家庭。
· 可对每个家庭单独绘制平面图，方便处理报警。
· 多媒体工作方式，当收到报警信号时，可用语音提示警情。
· 提供二次开发接口及联动输出口

2.3 家庭报警设备配置

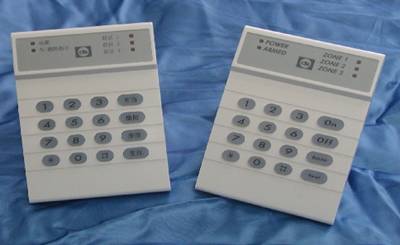

家庭报警设备主要使用三防区总线报警主机 DS-3MX ，其主要功能有：

· 三个可编程防区，防区报警及布撤防显示
· 声光报警提示。带一个报警输出口
· 四位密码布撤防，可单键快速布防
· 具有旁路及系统复位功能，支持火警防区
· 12 伏工作电压，静态电流 40 毫安
· 与中心两芯总线方式通讯
· 操作键中文指示

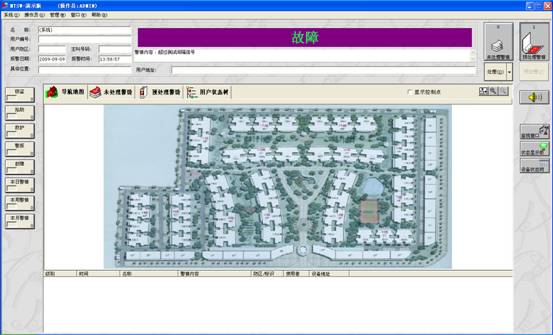

三、住宅小区保安中心监控管理软件 MTSW

住宅小区保安中心监控管理软件是专门为适应国内广大用户需求而开发的中文多媒体专业报警处理与管理软件。该软件以可靠性为核心，使用方便、扩展灵活，具有良好的人机界面，得到了广大安防业内人士的一致好评。

该软件的主要功能特点如下：

1. 从 DS7400XI 报警主机接收报警及巡更信号实现报警处理及巡更管理。
2.WINDOWS 界面，多媒体工作方式，语音提示警情，用户操作简单直观，性能稳定可靠。
3. 可自行配置多级电子地图，各级地图间任意跳转。在地图上任意指定巡更点、报警点以及各分级地图间的跳转。
4. 用户资料信息丰富，并且可以自定义数据项。
5. 自定义巡更信号，自定义巡更计划，自动执行巡更计划。
6. 巡更状态在地图上通过显示灯直观显示，未及时巡更地段会有红灯闪烁标明。
8. 自定义报警显示，处理方式。
9. 模糊逻辑查询统计，提高中心管理能力。
10. 方便的系统集成接口，通过编程接口，警讯中心能够与其他系统无逢地集成，形成一个统一的集成系统。

四、系统特点

· 系统可靠，中心实时监控系统的运行状态。
· 设备成本底。
· 运行成本底。
· 报警速度快
· 需要预埋线管，如果属于系统改造的话工程难度相对较大。

五、系统配线及供电方式：

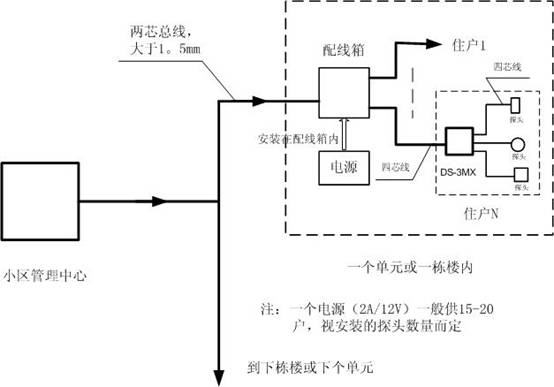

系统总线和电源线一般采用两芯 RVV-2-1.5 护套线，由中心到小区住户楼是两芯总线，如采用楼道供电方式，则从楼道到住户则采用四芯线。而总线可采用星型连接方式。如图：

图中描述了从中心到住户的走线及配电方法。

六、系统配置简表
