概述
设计思想
保安防盗系统是安防系统的重要组成部分，也是智能化建筑管理的体现。本保安防盗系统设计为一个集成化的安全管理系统，采用国际先进技术，各子系统间可集成联动，也可独立工作。
性能可靠、操作简便、技术先进、扩展性强、维护方便是我们的设计思想；为用户着想，使业主的投资更合理是我们的宗旨。
电子报警系统选用德国（ BOSCH ）博世安保有限公司的器材。德国 BOSCH 集团是世界领先的技术及服务供应商。在汽车技术、工业技术、消费品和建筑智能化技术领域，博世集团约 271 ， 000 名员工在 2007 年财政年度创造 463 亿欧元销售业绩（全球 500 强企业之一）；博世安保有限公司隶属于博世集团，已成为全球最大的电子防盗产品制造商，始终保持产品高科技水平，领导市场。
一、 系统需求概述 ：
我公司对甲方所提供的 ** 工厂进行设计，对该工厂防盗报警系统做出完整配置，工厂具体情况如下（详细情况见附图）：
工厂四周有围墙，而这些地方往往是无人值守的，因此存在被入侵的可能性最大，于是做好周界的防范措施是必须的！对于周界的防范通常使用红外对射探测器，该探测器采用红外光束遮挡的方式进行报警，从而实现了周界的防范，而我们知道，周界一般距离比较远，且报警点位分散，这种情况下我们可以使用总线式报警系统，该系统的特点是：解决长距离布线的问题（单组总线可达到 1.5 公里），避免了分支布线，节省了大量的工程施工费用，维护简便，且可以通过软件平台来对系统进行管理等，对于周界的防范我公司有非常成熟的解决方案。
二、 遵循标准和规范
1 、产品及安装遵循下列技术标准和规范，包括但不限于：
《智能建筑设计标准》 （ GB/T50314-2006 ）
《民用建筑电气设计规范》 （ JGJ/T16-2008 ）
《建筑物防雷设计规范》 （ GB50057-94 ） 2000 年版
《信息技术互联国际标准》 （ ISO/IEC11801-95 ）
《电磁兼容性标准》 （ IEC 801 ） （ GB/T13926.1~4-1992 ）
《建筑物电子信息系统防雷技术规范》 （ GB50343-2004 ）
《安全防范工程技术规范》 （ GB50348-2004 ）
《住宅小区安全技术防范系统要求》（ DB31/294-2003 ）
关于印发《住宅小区安全技术防范系统要求补充规定》（沪公技防 2007 第 003 ）号）
《防盗报警控制器通用技术要求》（ GB12663-90 ）
《入侵探测器通用要求》（ GB10408.1-2000 ）
三、 系统配置原则 ：
系统配置必须保证其质量和安全，考虑施工和维护的方便，设备的选择要求具有先进性、成熟性、可扩展性，便于系统的局部变更与功能升级；随着建设资金的投入和技术的发展，对系统可进行扩充升级，使系统得到不断的完善和提高；在使用方面，要求简捷方便，不要求用户具有很高的专业知识。做到技术先进、经济合理、安全可靠。
系统配置须符合下列要求：
* 规 范 性：系统设计必须符合相关的国家标准和行业标准，国家、地方或行业尚无相应标准的，可以参照国际有关标准执行。
* 实 用 性：实施后的系统，将能够在现在和将来适应技术的发展。
* 先 进 性：该系统符合业界的发展趋势，从而保护用户在系统上的投资以及运行在其上的应用。
* 可 靠 性：实施后的系统必须保证良好的运行状态。
* 经 济 性：在满足应用要求的基础上，尽可能降低造价。
* 可维护性：系统中的任一部分之联接都应是灵活的，即从物理接线，到数据通讯、设备之联接都不受或极少受物理位置和这些设备类型的限制。
四、 系统技术要求 ：
• 系统的通信速度快、实时性强
• 系统的组网方便、灵活，系统扩展性优良系统产品，系统应采用模块化设计方式，系统的可靠性、稳定性高；
• 系统设备主件应采用工控标准设计生产。
• 系统设备应采用相对分布式控制 , 以保证系统信息的完整性 , 安全性、可靠性。
• 探测器具备防破坏功能，包括：报警器的防拆卸功能；信号线断开、短路；剪断电源线等情况的报警；
• 具备系统控制功能检测，包括：系统的撤防、布防功能；系统后备电源投入功能等；
• 系统通信功能检测，包括：报警信息的传输、报警信息处理功能的检测；
• 系统的联动功能包括：入侵报警系统与电视监控系统、出入口管理系统等相关系统的联动功能；检测内容包括：报警点相关电视监视画面的自动调入，事件录像联动等；
• 管理软件：支持 Windows2000/xp 系统，支持电子地图功能、支持报表、查询、打印功能。
• 报警系统工作站应保存至少 1 个月的存储数据记录；
五、 主要设备说明 ：
1. 设备选型
采用德国 BOSCH 公司的防盗报警控制设备和澳星公司的 IFCS 探测器。
2. 系统组成

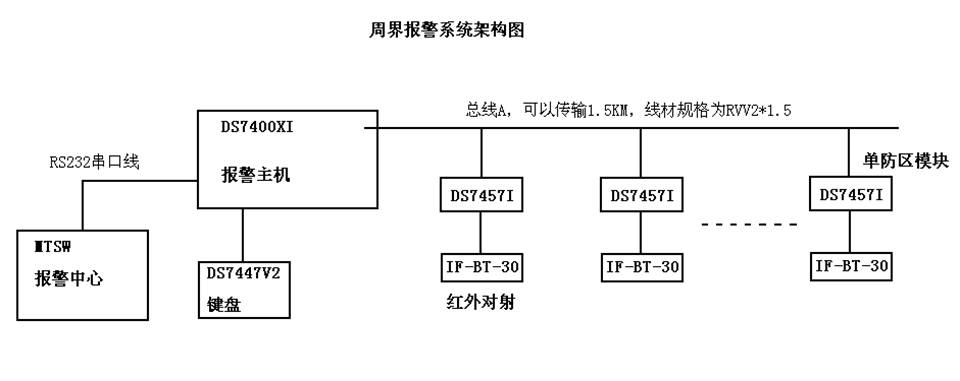

见下图
本方案中防盗报警系统由前端探测器、报警主机、报警中心部分组成。
2.1 前端探测器
本系统采用了澳星公司最新推出的 IFCS 系列两光束红外对射探测器 IF-BT-30 ，该产品具备 白光过滤技术， Fresnel 透镜技术，检测感知度保障技术等等，能够满足各种高要求的场合，产品拥有极佳的质量品质，配合 BOSCH 的 DS7457I 单防区模块使用使得整个架构十分简便。
2.2 报警主机
该系统采用了 BOSCH 公司的 DS7400XI 总线制报警主机，由于探测器分布较为分散复杂，所以主机和总线扩展模块（ DS7457i ）之间的信号传输要求较高，有距离限制，在本系统中可以采用 RVV4X1.5 ㎡信号线作为总线，在该种规格的线材下，单组总线信号可以传输 1.5 公里。
前端探测器与总线扩展模块之间的信号传输方式采用有线形式，可采用 RVV4X1.0 ㎡的信号线连接。探测器的电源由报警中心统一供应，可采用 RVV4X1.5 ㎡的线路。
控制主机使用 RS232 方式传送信号至报警管理中心，通过中心管理软件来管理该报警系统。
2.3 报警中心
由于该系统需要防护点位多，因此要求系统使用简便，直观，综合各种因素，我们采用了 BOSCH 公司的 MTSW 中心管理软件。
该软件可以接收前端主机的各种信息，通过可视化的软件界面可以简单，直接的管理该报警系统，该软件可驱动报警输出，直接驱动相关设备，可联动监控系统，联动电子地图，打开某一照明设备等。
综上所述。该系统有以下优点：
⑴总体成本低。
⑵系统安全、不受外界干忧。
⑶运行成本低。
⑷信息传输速度快。
中心部分由 MTSW 软件支持，可显示用户报告的所有详细资料以及具体方位图。并提供二次开发的软件和硬件接口，以便做系统集成使用。
在防区探测器部分的选择上我们选用了澳星公司的全系列探测器，这些探测器性能稳定，防误报功能强，符合世界保安发展的潮流，在业界内处于领先地位。
六 . 产品性能参数

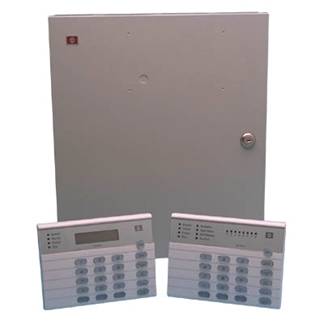

DS7400 防盗主机 ：
1 ．总线式长度可达 1.6KM 防区总数可达 248 个
2 ．可接15个键盘，可分八个独立布、撤防分区
3 ． 200 组用户密码， 400个事件存
