概述
一 、小区可视对讲设计方案
• 项目概况
** 别墅介绍，面对如此高档场所，如何进行有效的防范、确保室内人身安全，为住户提供一个安全、舒适、便利的居住条件等问题就突显出来。有鉴于此，我们结合实际情况，以科学、实用、高效为原则，为改别墅设计智能化的可视对讲方案。
• 需求分析说明
根据该项目所处的黄金地段和客户对项目高端定位的标准，我们按选用 BOSCH 对视对讲系统进行设计。
在住户门口安装彩色可视户主门口机，提供内 住户与外来访客之间双向通话，为住户是否让来访客人进入做出判断。能阻止不法分子非法进入，达到防盗的目的。从而可以保障住户的人身安全。
1.1工程概述
近年来随着我国国民经济的发展和国家住房制度的改革，人们生活水平和自身素质的提高，以及信息化社会日益逼近必将导致人们在家庭住房需求概念上的彻底变革。从以往追求居住的物理空间和豪华的装修向着享受现代化精神内涵与浪漫生活情趣的方向发展，追求更高的层次和境界。因此安全问题越来越容易得到人们的关注，而面对现在市面上的各种各样的安防产品，人们却是无从下手，在此我们推荐一款在行业里面有着至高品质的产对讲品， BOSCH 可视对讲产品！
1.2设计依据
• GA/T75-94 《安全防范工程程序和要求》
• GA/T78-94 《安全防范系统设计规范》
• GA/T74-94 《安全防范系统通用图形符号》
• GA/T70-94 《安全防范工程费预算编制方法》
• 现场勘察资料及现场有关图纸
• 参考博世公司有关可视对讲系统设备技术手册
1.3设计指导思想和原则
• 指导思想
• 坚持高起点，保证系统的先进性和在国内同行业中的领先地位；
• 贯彻“实用、可靠、先进、经济”的思想，以应用为导向，推进管理；
• 从现实情况出发，以需求为依据，总体规划，分步实施，确保系统高度集成，总体优化、安全可靠；
• 系统充分考虑功能扩容性和技术升级性，以求最佳效果。
• 设计原则
• 可行性和适应性
系统要保证技术上的可行性和经济上的可能性
• 实用性和经济性
系统建设应始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。
• 先进性和成熟性
系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。不但能反映当今的先进水平，而且具有发展潜力，能保证在未来若干年内的主导地位。
• 开放性和标准性
为了满足系统所选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性和标准性。
• 可靠性和稳定性
在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
• 可扩展性和易维护性
为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。
实现建筑设备监控系统节能降耗、操作简便的功能；
1.4设计方案
博世可视对讲系统采用先进数码通讯技术与微电脑技术，针对都市居住环境，需自然、恬静和安全的要求，推出的博世对讲产品。因此博世可视对讲系统在功能设计方面更贴近生活，更贴近家居使用。流线型的外观设计以及人性化的功能更适应于各式高档社区以及高档别墅。
4.1.1优异特性：
• 系统结构易规划和扩展性强
• 全数码式模块化系统组合
• 总线制系统结构简洁明确易规划
• 数码式系统结构保障系统可多期扩展。
• 系统易安装调试

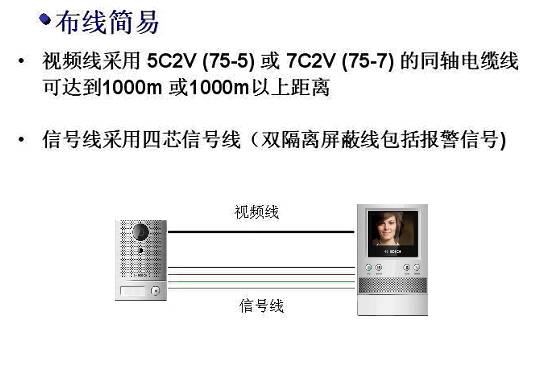

• 四芯总线加视频线，布线结构简单 , 易施工布线
• 全端子式接线，标示明确
• 模块化系统结构，背板式模块安装方式，减少器材安装量，确保工程效果
• 用户码以数码方式设定，系统测试方便，易后期维护
• 人性化功能体现

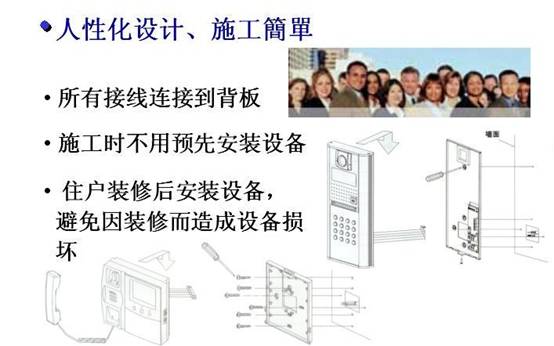

• 施工时不用预先安装设备 , 只需要所有接线连接到背板
• 功能按钮简洁，保障轻易正确使用
• 系统功能易操作，管理方便安全
1.4.3系统功能综述
• 室内机：
可对应来访客所按动的门口机，开启相应电锁
室内机被呼叫后，住户可直接开门，无需拿听筒
内码相同多台室内机可互相呼叫，实现内部对讲
室内机具有内置门铃功能
室内机信息储存功能
用户可视室内机安装于住户室内，当来访者从门口机输入住户房号后，用户室内机响起呼叫铃声。同时室内机屏幕上将显示来访者图像。用户此时可提话筒与用户对讲，当确认到访者意图后可按动开门钮，遥控开动电锁。另外，当屏幕出现到访者后，用户也都熟悉来访者，直接按动开门钮开门。
• 室外门口机
专用 CCD 摄像机，具有红外夜视功能
可与室内机双向通话
可与管理主机双向通话
数码式按键，更具灵活性

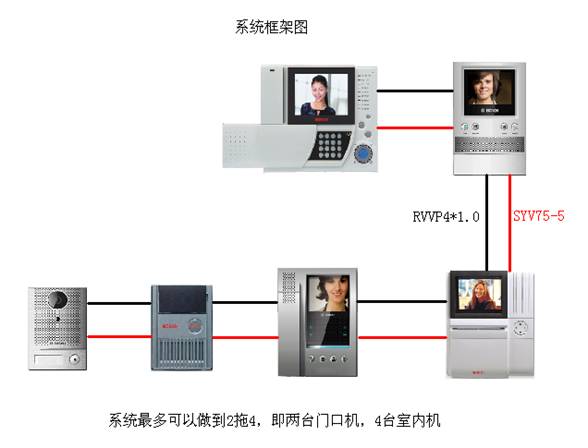

1.4.4基本接线示意图
主要设备介绍：
HCS-3600彩色可视室内机
• 黑白 4"CRT 屏话机
• 可自动对应多个小区入口 , 多个楼 ( 电 ) 梯入口 , 多道门禁控制
• 保全型话机： 4 个可编程防区， 1 个 24 小时防区
• 免提对讲
• 可自动对应多个分区警卫室或总管理室 , 多层安全管制；
• 可连动电梯楼层控制器 , 做到电梯层位控制；
• 提供门铃功能 , 可连接一般门铃开关；
• 各户可加影视小门口机 (VDP-3560C), 并可控制各户门锁
• 各户可加装室内分机 , 并可室内对讲
• 数位式智能型保护设计 , 个别用户设备故障不影响其他系统运作
• 防火抗老化高级数量外壳
• 电源： DC 15V – 16.5V
• 功耗：待机 1W; 工作 8W
IVP-N5C-CN彩色可视免提室内机 （推荐选用）
