概述
设计思想
保安防盗系统是安防系统的重要组成部分，也是智能化建筑管理的体现。本保安防盗系统设计为一个集成化的安全管理系统，采用国际先进技术，下设各系统间可集成联动，也可独立工作。
性能可靠、操作简便、技术先进、扩展性强、维护方便是我们的设计思想；为用户着想，使业主的投资更合理是我们的宗旨。
电子报警系统选用德国（ BOSCH ）博世安保有限公司的器材。德国 BOSCH 集团是世界领先的技术及服务供应商。在汽车技术 . 工业技术 . 消费品和建筑智能化技术领域，博世集团约 271 ， 000 名员工在 2007 年财政年度创造 463 亿欧元销售业绩（全球 500 强企业之一）；博世安保有限公司隶属于博世集团，已成为全球最大的电子防盗产品制造商，始终保持产品高科技水平，领导市场。
一、系统需求概述：
我公司对需方所提供的 ** 周界进行设计，对 ** 周界防盗报警系统做出完整配置，具体情况如下（详细情况见附图）：
1 ）、 ** 周界设置： ** 区采用红外对射探测器
3 ）、 ** 小区监控管理中心可以接收园区和住户的所有报警信号，并且可以在管理电脑的 ** 小区防区图上显示出实时的报警位置。
二、遵循标准和规范
1 、产品及安装遵循下列技术标准和规范，包括但不限于：
《智能建筑设计标准》 （ GB/T50314-2006 ）
《民用建筑电气设计规范》 （ JGJ/T16-2008 ）
《建筑物防雷设计规范》 （ GB50057-94 ） 2000 年版
《信息技术互联国际标准》 （ ISO/IEC11801-95 ）
《电磁兼容性标准》 （ IEC 801 ） （ GB/T13926.1~4-1992 ）
《建筑物电子信息系统防雷技术规范》 （ GB50343-2004 ）
《安全防范工程技术规范》 （ GB50348-2004 ）
《住宅小区安全技术防范系统要求》（ DB31/294-2003 ）
关于印发《住宅小区安全技术防范系统要求补充规定》（沪公技防 2007 第 003 ）号）
《防盗报警控制器通用技术要求》（ GB12663-90 ）
《入侵探测器通用要求》（ GB10408.1-2000 ）
三、系统配置原则：
系统配置必须保证其质量和安全，考虑施工和维护的方便，设备的选择要求具有先进性、成熟性、可扩展性，便于系统的局部变更与功能升级；随着建设资金的投入和技术的发展，对系统可进行扩充升级，使系统得到不断的完善和提高；在使用方面，要求简洁方便，不要求用户具有很高的专业知识。做到技术先进、经济合理、安全可靠。系统中所有设备必须经过质量监督检验机构鉴定合格。我公司提供的设备信誉可靠，技术先进并经中国有关部门批准在中国境内使用的博世（ BOSCH ）安保报警系统。
系统配置须符合下列要求：
* 规 范 性：系统设计必须符合相关的国家标准和行业标准，国家、地方或行业尚无相应标准的，可以参照国际有关标准执行。
* 实 用 性：实施后的系统，将能够在现在和将来适应技术的发展。
* 先 进 性：该系统符合业界的发展趋势，从而保护用户在系统上的投资以及运行在其上的应用。
* 可 靠 性：实施后的系统必须保证良好的运行状态。
* 经 济 性：在满足应用要求的基础上，尽可能降低造价。
* 可维护性：系统中的任一部分之联接都应是灵活的，即从物理接线，到数据通讯、设备之联接都不受或极少受物理位置和这些设备类型的限制。
四、系统技术要求：
• 系统的通信速度快、实时性强
• 系统的组网方便、灵活，系统扩展性优良系统产品，系统应采用模块化设计方式，系统的可靠性、稳定性高；
• 系统设备主件应采用工控标准设计生产。
• 系统设备应采用相对分布式控制 , 以保证系统信息的完整性 , 安全性、可靠性。
• 探测器具备防破坏功能，包括：报警器的防拆卸功能；信号线断开、短路；剪断电源线等情况的报警；
• 具备系统控制功能检测，包括：系统的撤防、布防功能；系统后备电源投入功能等；
• 系统通信功能检测，包括：报警信息的传输、报警信息处理功能的检测；
• 系统的联动功能包括：入侵报警系统与电视监控系统、出入口管理系统等相关系统的联动功能；检测内容包括：报警点相关电视监视画面的自动调入，事件录像联动等；
• 管理软件：支持 Windows2000/xp 系统，支持电子地图功能、支持报表、查询、打印功能。
• 报警系统工作站应保存至少 1 个月的存储数据记录；
五、主要设备说明：
• MT 小区报警系统特点概述 :
• MT 系统为 BOSCH 第三代小区报警系统 ;
• 基于现场总线 CAN BUS 及串行总线 RS485 混合结构双向传输的报警系统 ;
• MT 系统支持大范围的小区报警系统 ;
• 水平总线采用 CAN 总线传输方式，距离可达 2KM ，垂直总线采用 RS485 总线传输方式，最远距离可达 1.2KM;
• 控制范围大，系统容量大系统冗余量大，最大支持节点数达 24000 个，支持防区数达 10 万以上 ;
• “ 傻瓜 ” 式的设计，使复杂的系统调试变的简单 , 整个系统不需要复杂的编程，基本上实现即插即用 ;
• 专业的报警中心管理软件，报警内容丰富 ; 系统能及时接收显示用户端所有防区的报警 / 报警恢复及故障信息 ;
• 系统及时报告家庭报警主机的在 / 离线、布 / 撤防（使用者）、劫持及其它实时工作状态 ;
• 系统及时报告总线中继模块的在 / 离线及交直流供电状态能够及时报告中心接收机设备的工作状态 ;
• 实现用户报警的文字、地图、中文语音三种提示方式。
• MT 报警系统组成 :
• 系统主体由四部分组成：
中心管理软件（ MTSW ）
专业总线报警接收机（ MTR ）
总线中继模块（ MTGW ）
总线各种输入/输出模块及六/十二防区报警键盘（ MT1-1 ， MT1-8 ， MT1-2,MT2-8,MT3-1,DSR32C,DS6R-CHI,DS12R-CHI ）
2.1 系统概述
BOSCH 电脑监控的报警系统在电脑上实时监控各个报警点，并对各个报警点可以任意分区，控制其集体或单独布撤防。
2.2 系统结构
2.2.1 报警系统
在 ** 小区周界安装主动红外周界对射装置，由安保控制室统一监控，系统能够对各防护范围进行控制。同时可与 CCTV 系统联动，使值班人员能及时、准确地获得发生事故的信息和相关图像。
2.2.2 为方便施工布线及日后的维护，采取按楼层接线法。
即每个周界报警点布线为总线方式。

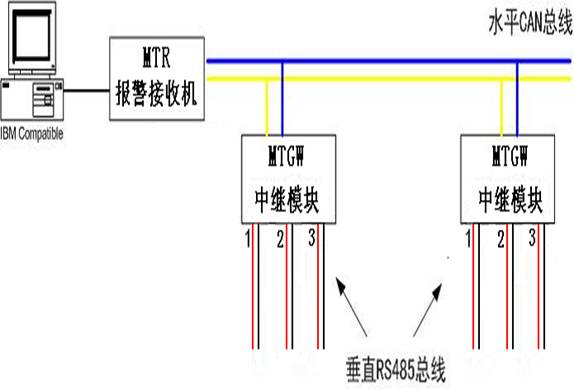

2.3 具体方案 如图示：
MTR 主机可通过 MTGW （提供三个 RS485 回路）模块扩展达 1 万个防区，这些防区为报警点，因为所有防区都是使用开关输出方式的设备，需要使用总线扩充器连接到总线上，总线扩充可使用 MT1-1 （ 1 个防区）或 MT1-8 （ 8 个防区） MT1-2 （双防区）， MT3-1 单 防区输入 / 输出模块 所有扩充模块都是并联在一起连接到在 MTGW 分支上通过 CAN 总线传输回到中心 MTR 接收机上，减少很多接线的麻烦。所有防区设置报警类型防区，通过软件设置来识别。
MTR 主机接收到报警信号，通过 RS232 串口模块把防区的状态信息传送到电脑。电脑软件 MTSW 则完成所有的报警监控管理的功能。同时 MTR 通过继电器模块（ DSR-32C ）把所有报警信息送到闭路监控系统以实现报警后的视频切换及启动录象机录象 / 灯光等联动。报警系统可通过电话线与公安局 110 自动报警联网系统实现联网。
2.4 系统功能
2 .4.1 报警功能 ：
由总控制室进行布撤防的报警系统，通过软件设置，可把所有防区集合在一起，分别定义其防区
