捷豹无线报警主机简易安装步骤
Jablotron捷豹无线报警主机简易安装步骤
一、首先必须先登录一个无线系统键盘JA-60F,(JA-60E有线键盘不需要此步骤)
1、主机断开交流电、后备电池,将无线键盘电池拆除

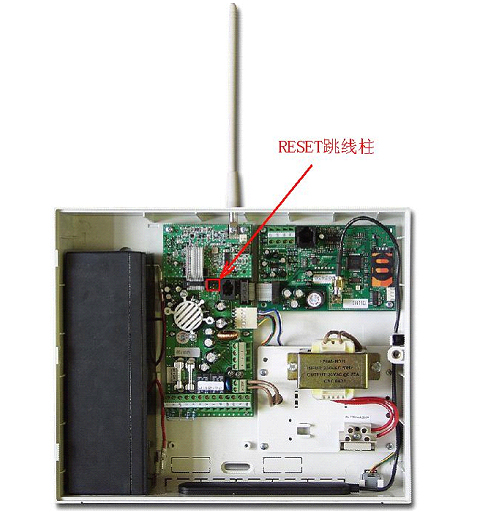

2、短路主机电路板上的RESET跳线柱不要松开(RESET跳线位置见图1)
3、主机通交流电,约五秒钟之后断开RESET跳线
4、大约五秒钟之后再次短路RESET跳线柱,约一秒钟之后断开RESET跳线柱
5、安装无线键盘的电池(如果登录成功,键盘则先显示C1,两秒后自动显示C2,表示无线键盘登录成功。否则会显示F,表示未登录成功,须从步骤1开始重新操作)
图1
二、注意:
1、无线键盘登录到主机时,应保证键盘电池电压足够(四节七号电池加起来电压应该在6V以上)
2、主机防拆开关必须处于开路状态(弹出状态),否则主机将不能初始化,无线键盘也就不能正常登录到主机
3、为保证无线键盘、无线探测器、遥控器能正常登录到报警主机,在登录时,无线设备与报警主机间的距离应在一米以内。
4、无线报警主机(63KR 或63KRX)最多可登录32个无线探测器(每个防区登录2个探测器),8个控制器(遥控器和键盘)
三、登录无线控制器或探测器:
主机经过步骤一之后,已经处于登录模式,可继续登录其他探测器或无线控制器
1、为要登录的无线设备选择合适的设备编号(此步骤可省略)
通过1号键或7号键来选择所需编号(上和下)编号1∼16适合于探测器,编号c1∼c8
适合控制键盘与遥控器,编号A适合JA63A 型户外警笛,而编号J 则适合其它某一JA6x系列无线报警主机(作为子主机)
2、探测器和键盘的登录:装入电池即可登录。
遥控器的登录:同时按下遥控器的两个按钮三秒钟
3、删除无线设备:
删除某一登录信息:在登录状态下选择好所需删除的登录编号,然后长按2号键(若成功会发出一长鸣确认声)
删除所有遥控器与无线键盘的登录信息:在登录状态下长按3号键(若成功会发出一长鸣确认声)
删除所有无线设备的登录信息(包括所有探测器、控制键盘、遥控器、户外警笛、子主
机):在登录状态下长按4号键即可(若成功会发出一长鸣确认声)
4、测试设备的通讯质量:
在登录状态下,通过按8键,能够测试设备的通讯质量(电池指示的LED开始闪烁)接收到设备的信号后,通过从0-10来显示通讯信号的强弱
5、退出登录状态:按“N”键(键盘显示P为编程状态)
6、退出编程状态:按“N”键
