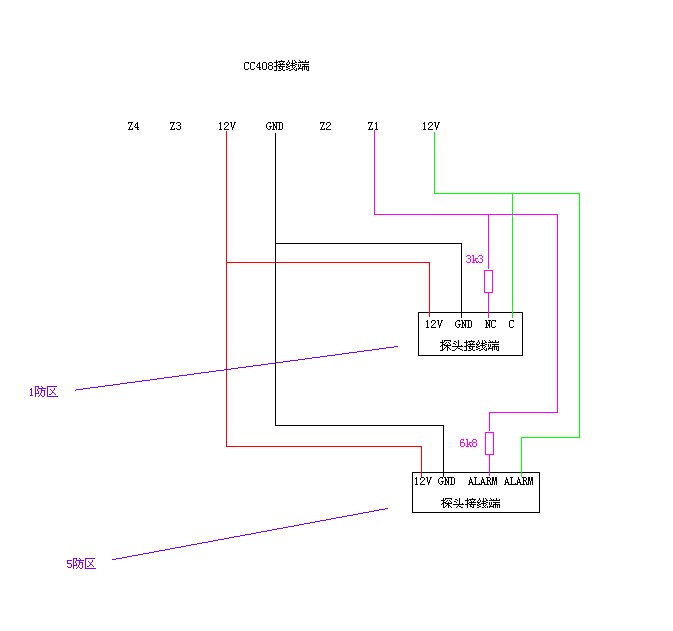

如图所示，1和5防区探头常闭端口（NC或ALARM）接入电阻后接入Z1端口，常开端口（C或ALARM）接入12V公共端口，GND接入主机GND端口，电源12V接入主机12V端口，以此类推，2和6防区探头常闭端口（NC或ALARM）接入电阻后接入Z2端口，3和7防区探头常闭端口（NC或ALARM）接入电阻后接入Z3端口，4和8防区探头常闭端口（NC或ALARM）接入电阻后接入Z4端口，由此形成8防区防盗结构。

需要注意的：1~4防区的探头常闭端口（NC或ALARM）需要接3.3K电阻，5~8防区的探头常闭端口（NC或ALARM）需要接6.8K电阻。
