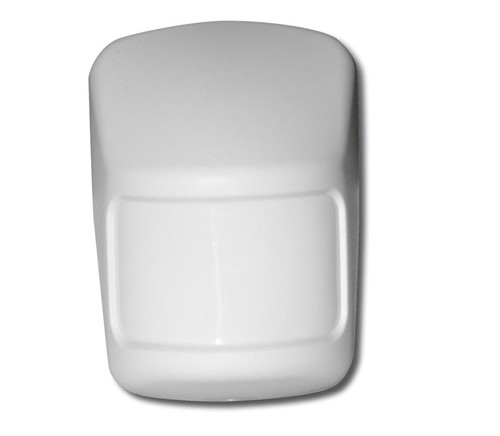

捷豹无线JA-60P红外探测器

    一、被动红外探测器的工作原理

    1、被动红外探测器，其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反，环境背景辐射对两个热释电元几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出，一旦入侵人进入探测区域内，人体红外辐射通过部分镜而聚焦，从而被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

    2、有两种聚焦方式一是多法线小镜而组成的反光聚焦，聚光到传感器上称之为反射式光学系统。另一种是透射式光学系统，是多面组合一起的透镜-菲涅尔透镜，通过菲涅尔透镜聚焦在红外传感器上。

    3、为了对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的滤光片，使环境的干扰受到明显的控制作用。

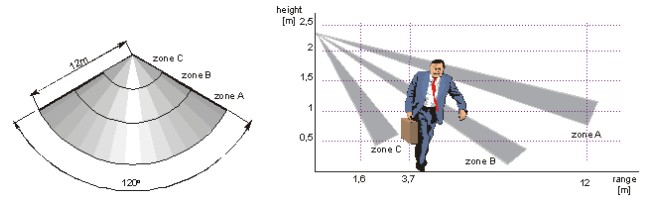

    1、从图中的探测器的阴影区为一个探测区域，这样只有穿越探测区域时才会触发探测器，所以测试时，只有横切（穿越）探测区，探测器才会报警，否则，就会误认为该探测器的灵敏度低，结果擅自调高灵敏度，导致探测器频频误报。

    2、 测试时的安装高度必须符合说明书上的要求，安装过高，会出现近距离探测不到的现象；安装过低，会出现远距离探测不到的现象。

    3、 测试环境的选择，由于被动红外探测器是靠探测温度变化来判断是否触发，所以，安装时，不能安装在冷气机的下部、暖气和热风机的上部、气流流动较大的地方、紧贴窗帘的地方、探测区域中旋转的风扇等易于引起误报警的地方。

    4、 由于被动红外探测器是探测人体的温度变化，所以，当夏天环境的气温和人体的体温非常接近时，被动红外探测器会变得不灵敏或探测距离严重缩短，属正常现象。

    5、 由于被动红外探测器的探测区域呈扇形分布，所以靠近探测器的区域，如图C中探测区域较为密集，会给人主观上觉得探测器反应灵敏，如图A中探测区域较为分散，会给人主观上觉得探测器反应迟钝，其实灵敏度是一样的，只不过在A区域中有时没有穿越此区域。
