无线科学智能防盗报警器联网接警系统技术方案书
更新时间: 2010-12-10 10:43:45



无线科学智能防盗报警器联网接警系统技术方案书,无线防盗报警系统

一、 城市联网防盗报警系统概述

    近年来随着市场经济的不断发展,城市社区环境美化、文明程度要求的不断提高,传统 的建筑围墙和防盗栅栏等简单防护设施既破坏社区的整体形象,也不能完全有效的阻止犯罪 分子的破门而入,同时紧锁的铁门和护栏在发生火灾、地震等紧急情况时,使人难以逃生。 因此城市安全防范的现代化、智能化,居民财产的防盗防劫已成为政府和居民关注的问题。 PROFI 安全服务网络系统的基本思想就是变以往的防盗门窗式的被动防范为主动防范,单门 独户的个体防范为总体网络防范,建立一个立体化、多层次、全方位、科学的 24 小时安全防 范及服务网络系统,将物防、技防、人防有机结合,为城市居民提供安全、舒适、便捷的生 活环境。



二、 智能防盗报警联网接警系统组成


     智能联网防盗报警系统是利用全自动防盗电子设备,在无人值守的地方,通过电子红外探测技术及各类磁控开关判断非法入侵行为或各种燃气泄露,通过控制主机喇叭或警灯现场报警,同时将警情通过共用电话网或 GSM 网传输到报警中心。同时,在家中有人发生紧急情况时,也可通过各种有线、无线紧急按钮或键盘向联网报警中心发送紧急求救信息。当报警中心接 收到警情以后,将立即采取行动,避免产生危险和损失。
通常一个完整的报警中心系统由用户端报警系统和 24  小时保安监控报警中心系统两大 部分组成。用户端部分采用捷克 Jablotron 公司最新推出 GSM 无线网络安防系统 JA-63KRG, 总共有 16 个无线防区,1 个防区可以登录 2 个无线探测器,提供 4 个有线防区,可以连接四 面围墙的对射,进行周界防范,可以分成两个独立的分区,分别布防撤防。对于大户型的别 墅,捷豹的主机可以扩展子系统,各子系统可以单独布撤防,母系统可以统一对各子系统进 行布撤防。登录不需要输入 ID 码,只需进入登录状态,接通无线探测器的电源即可自动登录 到主机,查询报警记录简单方便,直观。为了使无线主机不受到外界无线射频的干扰,捷豹 主机提供了检测干扰信号强度的功能(需要用 Comlink 软件通过电脑来观察),另外,捷豹主 机还提供了检测自身和无线探测器间的无线通讯信号的强度的功能,这对于选择安装位置来 说,非常重要,不必要担心因为安装位置不正确而导致通讯故障了,用户现场的各种报警信 息既可以通过 CID 格式报告到报警中心,也可以同过 GSM/CDMA 网络以短信息格式报告到 报警中心或个人移动电话上,还可以通过 GPRS 数据格式报告到报警中心(需要配合 Jablotron的接警主机 MS-350,如果用户使用的是其他接警主机则需配合 Jablotron  的无线接警卡MS-33),使您在地球任何地方均可通过移动电话监视您的设备。同时系统具有反向控制能力, 用户可通过移动电话或电脑发送短信息,远程控制系统布防/撤防、控制各种电器设备的开/ 关,控制成功后前端主机将有成功信息返回,并且用户可以将报警主机固件升级成纯中文, 通过编辑中文短信对主机进行控制,主机发送过来的返回信息也是纯中文的,克服了英文识 别困难的缺点,用户还可以通过普通电话机或移动电话对报警主机进行各种控制以及编程, 使得电话键盘如同主机的控制键盘一样,这样省去了用 MODEM 进行远程编程的麻烦,在任 何通电话的地方都可以对主机进行控制和编程。配合 PC-60A 电脑接线端口,可以通过软件 Comlink 对主机进行直观的编程,建议用 Comlink 对 GSM 模块进行编程。利用附带的电脑连 线,连接电脑还可实现无线上网的功能(必须 SIM 卡支持 GPRS 功能)。还有一个功能是独 一无二的,就是通过访问国际互联网 www.gsmlink.cz 对主机进行控制,编程,查看历史记录 等操作。
中心系统采用当今国际先进的自动警情接收系统配以根据具体情况自主开发的系统软件Comguard  对警情进行接收。


1、用户端报警系统:这也是整个安全防范网络最重要的一环。用户外出时,通过控制箱的操 作键盘输入有效密码,或通过遥控器使控制箱进入警戒状态,当有窃贼非法入侵或发生如煤 气泄漏、火灾、老人急病等紧急事件时,通过安装在室内的各种电子探测器或紧急按钮使控 制箱自动报警,报警控制主机将在几秒内把警情通过 GSM 网络和有线电话网络传送到保安 监控中心,中心人员迅速派出保安或救护人员赶往现场进行处理。
2、24 小时保安监控中心:是通过先进的报警数码接收机和电脑软件,迅速、快捷、详细的接 收警情,自定义电子地图,当有警情发生时,一目了然知道是哪里出现了报警,以便及时抓 捕犯罪分子。配合 MS ACCESS 及 MS-33 无线接警卡可以接收 Jablotron 主机 JA-63KRG 发出 的 GPRS 数据格式的报警信息,当没有 MS-33 时,可以接收主机发出的 CID 格式的报警信息。

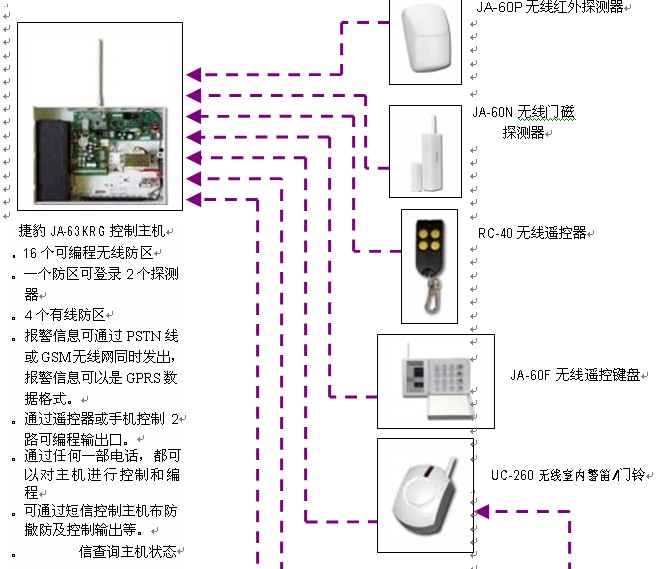

无线报警系统原理图如下

用户端报警系统

捷克捷豹无线/有线兼容防盗防盗系统 JA-63KRG
适用范围:已装修好的用户(大户型)
提供功能:每个住宅用户单独使用一套 JA-63KRG 无线/有线兼容报警主机,配 1 个无线键盘 及 3 个无线遥控器、1 个无线紧急按钮、4 个无线红外探测器,1 个无线门磁,1 个无线门铃 按钮,1 个无线室内警笛,1 个普通电话。提供遥控布/撤防、防盗、紧急求救等。 防范区域:大门、客厅、各卧室、过道。

优 点:穿透距离较长,无线探测器、门磁电池可工作 1 年以上,电池电压低有提示,多 种遥控器可选。


捷克捷豹 JK-21 家庭套装设备介绍:



报警设置平面布置图:

四、COMGARD 报警中心

报警中心设备有两个部分组成即:报警数码接收机和电脑软件,如下图:
