别墅智能化无线防盗报警解决方案

无线报警器多适用于家庭，别墅，商铺用户，报警设备采用无线的模式，安装简单，稳定性能高，是家用商用安全防盗报警的首选安防产品！

根据广大用户的要求现向客户推出别墅智能化无线防盗报警解决方案

一、设计目的：由于别墅多为高收入家庭居住，因此，为了能切实保障家人的生命安全及家居的财 产安全，利用智能住宅高科技的安防系统达到既保护家庭安全，又不影响别墅外观造型的目的。
二、设计背景： 以占地面积近 200 平方米的三层住宅别墅为例，别墅的安防重点可设在一楼，其 它各家居安防系统需设备全面，故从业主安全、全面、稳定的需求角度出发，对此进行探讨。
三、安防设计方案:

（一）所需设备：

1、报警主机采用捷克捷豹生产的 JA-63 可编程报警控制主机。JA-63 可编程报警控制主机采用最 先进的微处理技术作为控制核心，集成度高，可靠性好，采用模块化构造，方便用户扩展和升级，本系 统具有多种参数可编程和多种灵活接口，使产品用途更广泛，质量更可靠。可用数字通讯方式和报警中
心相连，支持多种通讯格式。

A、其主要功能如下:

★ 16 个无线防区，1 个无线防区可登录 2 个无线探测器，4 个有线防区，可作为四面围 墙对射的 输入，用于周界防范。
★ 登录方便，只需进入登录状态，接通无线探测器的电源即可自动登录到主机，查询报警记录方便，直 观。
★ 可以扩展子系统，可以运用于大面积的防范领域中。

★ 具有检测自身无线信号强度的功能，在选择安装位置时，显得非常重要。

★ 可以分为 2 个独立分区，可单独进行布撤防。

★ 可拨打电话，用语音方式通知警察或用户本人。

★ 可选 GSM 电话拔号器，可将短信息传递到中心。

★ 对 GSM 拨号模块，可用手机短信方式或拨打电话的方式把报警信息通知警察或用户本人，最多可拨

8 个电话或发 8 个短信息。

★ 对有线拨号模块，可用 CID，4+2 和 SIA 等数据格式把报警信息传到中心，对 GSM 拨号模块，可 用 CID，SMS，GPRS 数据格式发报警信息到中心。
★ 有 GSM 拨号模块的主机，可用手机短信对主机进行布防，撤防和控制以及查询主机状态。

★ 对有 GSM 模块的主机，可用任何一部电话或手机对主机进行远程编程或布防/撤防等操作

★ 可用方便的遥控器进行布防、撤防、紧急等操作，用户密码可有 14 个，1 个主人码。

★ 有 GSM 模块的主机，具有无线上网的功能，

★ 系统所有的功能及数据均储存在记忆元件中，停电均不丢失。

★ 对 GSM 拨号模块，使用 GPRS 数据格式，系统能每隔 5-15 分钟，把运行情况报告中 心。

★ 对于有线电话拨号模块，具有自动监测电话线故障的功能。

★ 可以直接从键盘上输入命令，对主机进行编程，也可以配合串口模块 PC-60A，通过编程软件

Comlink 对主机进行编程和控制，这样更直观、可靠。

B、可另选用附件：

★遥控器---近距离用来遥控系统的布防、撤防、紧急报警等。

★接收板---接收遥控器的无线信号，及无线探测器的信号。

★有线拨号板---可以录制 20 秒的留言，报警时通知自己或他人。

★GSM 拨号模块---可以通过 GSM 网络，发信息或拨打电话到中心和业主，具有远程控制等功能。

C、作为防盗报警系统的主要用途是监测是否有人进入业主的物业或紧急求救。

★ 当业主离家之前，应检查门窗是否关好。然后用遥控器或键盘输入密码布防，系统在按设定时间延 迟（简称延时）后，自动布防。
★当延迟时间（延时）用完时，会听到蜂鸣器急促的鸣叫，然后停止鸣叫，进入布防状态。其中断路 状态未被旁路的防区会自动被旁路（BYPASS）。
★若布防的防区被触发，将会发生下列情况：

1）防盗系统处于报警状态，警号发出尖叫声，同时键盘显示防区号。 系统主机将会把 报警 系统信息通过电话线或 GSM 网络传送出去。
2）到了预设时间后，系统的蜂鸣器和警号将会停止发出尖叫声。防区再次被触发，则将再发出尖叫 声。
3）处于警报状态的指示灯将一直亮，直到业主归来，解除时，曾被触发的防区指示灯将一直闪动。

2、该主机的特点是稳定性强，具体分述如下：

A、可直接利用遥控器进行布（撤）防的操作;发生报警时，可利用语音模块将预先设定的语音呼叫直 接通过电话线传输到客户指定的电话机上，并把报警信息传送到中心，对带有 GSM 模块的主机，还可以 接收到主机发过来的短信息和拨打过来的电话，并可以通过 GSM 网络把报警信息发送到中心。
B、布线简单，工程的施工量少，只需布 4 对红外对射的线，其他探测器和室内警笛均采用无线方式， 只需将探测器和警笛安装在适当的位置即可。
3、周界红外探测器采用对射探头。

A、周界红外探头的信号通过 RVV6×0.5 线连接报警主机，可将报警主机分为两个独立的分区，把连

接了 4 个对射的防区作为一个独立的分区，其他无线探测器在另一个分区。

B、若使用三对探头，建议使用 SBT-60 一对，SBT –30 两对；若使用四对探头，建议使用 SBT-30

两对，SBT-40 两对。

4、无线门磁使用 JA-60N 型 A、该门磁利用磁力原理，若门被非法打开，则会自动报警。 B、门磁还适用于窗户，若窗户被非法打开，则会自动报警。
5、无线玻璃破碎探测器 JA-60B 若玻璃受外力敲击震动或破碎，探测器即立刻报警。 与门磁共用，效果更好。
6、无线烟感探头 JA-60S

该探头为消防安防装置，若房中因火灾发生的烟雾浓度达到一定系数时，便立即报警。

7、无线煤气探头 JA-60G

若室内煤气发生泄露，当煤气在爆炸极限的 1/4 以下时立即警。

8、无线红外探头 JA-60P

利用红外探测原理进行探测报警，为家居安防的第三重保障,若有人非法进入别墅，便立即报警。

9、无线紧急按钮 RC-22

若有非法之徒入室打劫或住户突发急病时，可立即按动紧急按钮，报警主机立即无条件报警。

（二）设备布置

1、在别墅四周装置周界主动红外对射 SBT-60 和 SBT-30；

2、在室内主要门窗安装无线门磁 JA-60N；

3、在大厅、主人房及重要通道装置无线红外探头 JA-60P；

4、在大厅、主人房装置无线紧急按钮 RC-22。

5、在一楼窗户安装无线玻璃破碎探测器 JA-60B；

6、在大厅或主要通道安装无线烟感探头 JA-60SR

7、在厨房（及浴室）安装无线煤气探头 JA-60G

8、主机 JA-63KRG（带 GSM 拨号模块）或 JA-63KRX（带有线拨号模块）安装在一楼或二楼，配 置无线键盘 JA60F 或有线键盘 JA60E。
9．室内采用捷豹无线室内警笛 UC260。

（三）

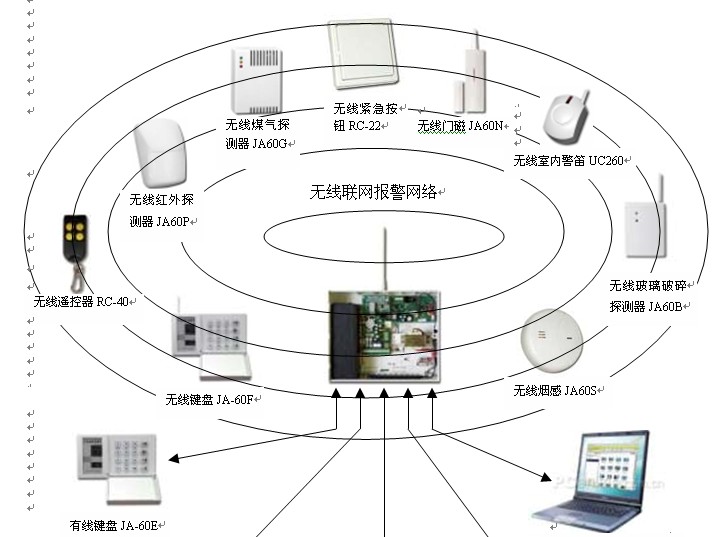

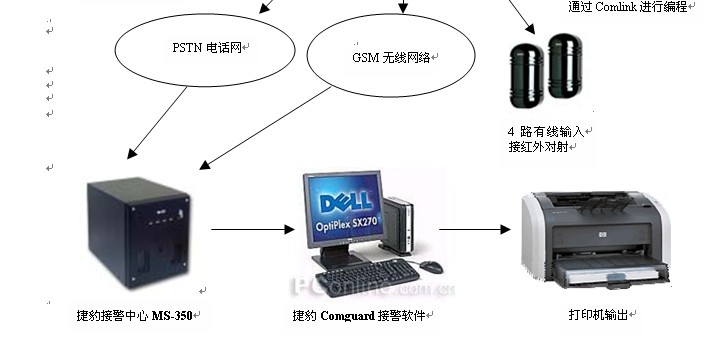

捷豹无线报警器典型配置图示
