IF-906T/IF-907T/IF-908T 系列  微波/被动红外探测器

安装使用说明书

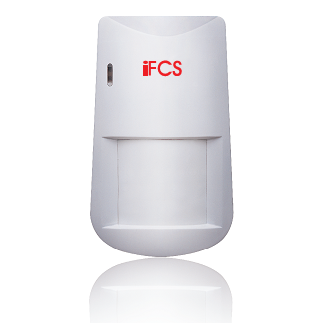

    广州澳星中国区总代理防盗监控品牌爱弗IFCS最新推出IF-906T/IF-907T/IF-908T 系列微波/被动红外探测器。此系列探测器，采用被动红外+微波双鉴探测人体的入侵，微处理器数字分析信号，同时加入实用的抗白光和增强的温度补偿，误报率低。被动红外和微波灵敏度可调，探测方式和报警延时时间可根据实际进行调节，使用灵活。适合室内使用。

一、特性

◆ 双鉴探测：被动红外 + 微波

◆ 工作电压：9～16 VDC

◆ 工作电流：＜45mA@12VDC

◆ 微波中心频率： 10.515～10.535 GHz （共分三个中心频点）

◆ 报警输出：常开输出（无报警时常闭，报警时常开）

◆ 报警触点容量：30VDC/150mA

◆ 防拆输出：常开输出（外壳没打开时常闭，外壳打开时常开）

◆ 防拆触点容量：24VDC/500mA

◆ 抗白光干扰：6500 LUX

◆ 抗射频干扰：10V/m，10MHz～1.000MHz

◆ 应用环境：-10℃～+50℃，相对湿度：5～95％

◆ 探测灵敏度：探测视区内正常步行 2～4步（步行速度：0.3 ～3米/秒）即报警。

◆ 外形尺寸：12.1×7.3 ×4.2cm （长×宽×高）

         4.763＂×2.877＂×1.654＂（长×宽×高）

◆ 选配件：墙装旋转支架MB-10、MB-10L

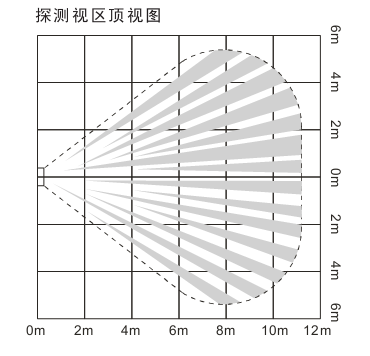

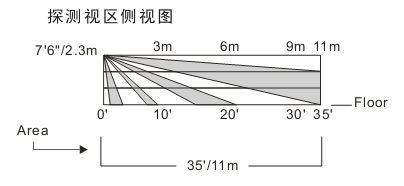

二、探测视区图

探测距离： IF-906T   6×6米   （安装高度：2.3米）

            IF-907T   11×11米（安装高度：2.3米）

            IF-908T   15×15米（安装高度：2.3米）

◆ -908T IF

三、接线方法

◆ 接线柱1（V+）和 2（V -）：电源输入端(电压9～16 VDC)。

◆ 接线柱3（COM）和 4（NC）：报警输出端(触点容量：30VDC/150mA)。

◆ 接线柱5（T1）和 6（T2）：防拆输出端(触点容量：24VDC/500mA)。
