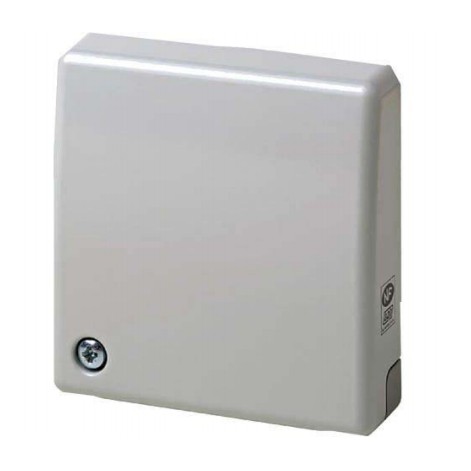

德国BOSCH博世ISN-SM-50/8O 系列震动探测器

·24小时监测保险库门及墙体、保险柜、夜间保险箱和自动存款机
·DIP开关灵敏度设置
·基于SENSTEC传感器和微控制器的信号处理系统
·紧凑小巧

     ISN-SM系列震动探测器对物体及表面进行探测，设计紧凑小巧，能轻松安装在较小空间。该系列震动探测器适用于监测保险柜、夜间保险箱和自动存款机等中高级别风险场合。

     ISN-SM系列震动探测器也是一个极高性价比的解决方案，具有竞争力的价格，全系列的附件产品可以满足不同场合需求，是从ATM机到金库的一站式解决方案。

    创新的SENSTEC双压电晶片感应技术，专门设计带有数字分析的专用集成电路，精确而稳定的结构噪声探测技术，独有的悬挂感应保持稳定的灵敏度，各种安装场合几乎都保持极高的灵敏度，可信赖的保障以及相似现场可重复性的安装等等。ISN-SM-80可应用于低密度材料金库 (LWS)，可有效防止正常震动信号, 环境噪音和电磁干扰引起的误报，对所有已知的攻击手段有高度灵敏性，方便的安装方式（只需两个螺钉）。

防破坏报警:
电源或者信号线切断
电压低于正常工作范围
探测器表面钻孔破坏
热切割工具破坏
冷冻材料破坏

防拆报警:
探测器外壳打开
其他.
不会被磁力破坏的固态报警继电器

功能

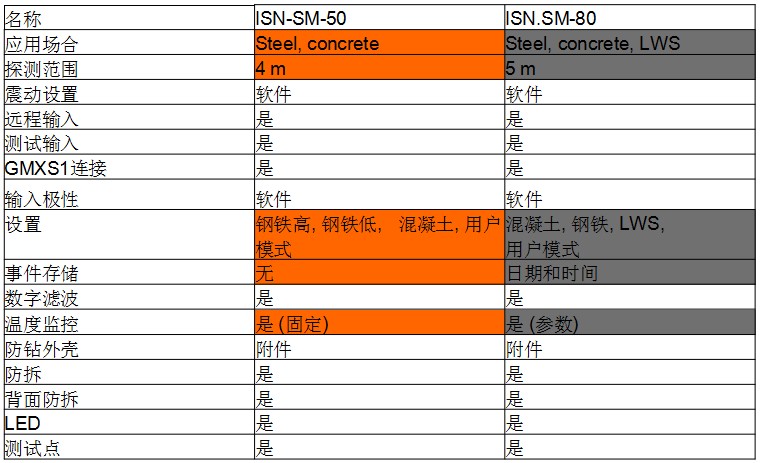

Seismic Detector 功能对照表

探测
震动探测器可探测各种爆炸物和工具（如金刚石钻头、机械及液压工具、火焰切割机、热喷枪和水切割机）引起的震动。

SENSTEC传感器及数字信号处理系统可对窄频范围进行监控，探测结果可靠。同时，震动探测器不受空气和噪声等周遭环境的影响干扰。

DIP开关灵敏度设置
探测器已预设了DIP开关灵敏度选择设定。您可根据干扰情况，为应用现场之场合、材料及对象选择相应的灵敏度设置。设置包括：
·钢材：2.0m
·钢材：2.5m
·用户模式（试用SensTool）

SensTool软件
使用SensTool PC软件，可进行如下操作：
·修改默认工作参数
·检测探测器性能
·存储信息，如集成信号
·选用其他探测器及震动灵敏度设置

固定装置
固定装置是ISN-SM系列震动探测器的可选配件。当系统处于保护状态时，它可对保险柜和保险库进行监测，防止利用生热工具或机械工具对其进行破坏及擅自打开。固定装置包括探测器板、门板和静态板。

探测器板内置一个监测用微型开关和一个磁性触点。当系统处于保护状态时，探测器板内置监测开关闭合。如果探测器从门板上抬起，则监测开关打开并触发报警。
工作期间，探测器板可悬挂在静态板上。

旋转版
旋转版是ISN-SM系列震动探测器的可选配件，用于监测锁眼外露的保险柜和保险库门。旋转板内置微型开关监测旋转板转动情况。一旦有人擅自转动旋转板，则会立即触发报警。当系统处于保护状态时，旋转板会完全盖住锁眼。系统解除保护系统概述后，旋转板会转离锁眼90°。

系统概述

切割混凝土、钢材或合成护板等材料所产生的结构性震动各不相同。SENSTEC传感器将各种震动转换为电气信号。震动探测器的数字处理系统分析这些信号，并与常用来破坏保险柜、夜间保险箱等工具的典型频率范围进行比较。如果信号在频率范围内，则震动探测器通过继电器触点触发报警。

安装/配置注意事项

安装注意事项
震动探测器可直接安装在表面光滑的钢板上。安装面必须未涂漆，水平度不大于0.1mm（0.004in.）。如果安装面无法满足上述条件，请试用MXP0安装板。
请勿将震动探测器直接安装在清水混凝土或石膏混凝土表面。

随带部分
数量 部件
1    震动探测器（ISN-SM-50）
1    安装说明书
1    安装模板
3    电缆扎带

技术规格

电磁灵敏度
兼容性：优于EN50130-4标准
高频抗扰度（EN61000-4-3）：1MHz至2GHz临界频率范围内，场强大于30V/m时，不触发报警，也无需设置。

外壳设计
尺寸：8.9cm×8.9cm×2.2cm（3.5in.×3.5in.×0.9in.）
重量：0.320kg（11oz）

环境要求
空气湿度（EN60721）：＜95%（相对湿度），非冷凝
外壳防护等级（EN60529,EN50102）:IP435
工作温度：-40℃至+70℃（-40°F至+158°F）
存储温度：-50℃至+70℃（-58°F至+158°F）

功能测试

测试电压：低压＜1.5VDC
          高压＞3.5VDC
测试持续时间（包括测试发送器ISN-GMX-S1）：≤3秒</
