概述

IF-9400P总线制报警主机主要功能及性能指标

    IF-9400P通讯主机系统具有很强的使用性，被广泛地应用在小区住宅、周界报警系统、大楼安保系统及工厂学校仓储等各类大型安保系统，可实现计算机管理并方便地与其它系统集成。

一.主要功能

  最多可接1018个防区，主板自带2个防区，通过通讯接口可以外接最多127个报警模块或者IF-8MX系列总线通讯主机，每个扩展输入设备最多可接8个的防区。所有防区以分区的形式管理，最多有127个分区：自身带有的2个防区，为第127分区；外接的接警设备（报警模块或主机）从第00分区开始，按照地址码的顺序，每一个设备为1个独立分区。每个键盘可以拥有其中的1个或多个分区，各键盘分别对自己的所管辖的所有分区独立同时进行布防、撤防等操作；主键盘可以对单个分区、防区独立进行布防、撤防操作。可最多接入8个键盘，独立操作，支持中文显示。其中1个主键盘、7个从键盘，通过主键盘编程可以让任意键盘跟随所有报警并显示报警信息。设备、防区名称汉字任意更改，电脑配置，每个设备、防区最多支持7个汉字。挂在通讯总线上的设备都可以带有1-64个输出，其中报警模块最多带有1个输出，64路指示灯最多可带64个输出。每个防区可以联动最多3个输出，联动包括：防区报警联动、防区布撤防联动、防区异常联动。可以与电子地图、DVR报警输入进行现场联动。有3个密码权限,包括管理、编程、操作。通过局域网(TCP/IP)可实现与中心计算机连接（必须外加IF-9471接口模块）。可通过电话线与报警中心通过ContactID协议连接，并可电话通知用户。通过键盘密码、遥控器、中心计算机、电话进行撤/布防。通过管理密码或者对主键盘(键盘地址位0，挂接在键盘总线上)的撤布防,同时对所有键盘进行撤布防。通过主键盘对单个分区、防区进行布撤防。通过主键盘对联动设备单个或全部进行操作。通过电脑进行编程和配置。可远程配置好，文件送，就地写入主机。让编程和服务更为简单、有效。5秒左右的语音报警支持，用户可通过电脑写入电话报警时的提示音，就地也可以接功放输出。

二．电性能指标

输入电源AC16.5V
主机板耗电静态300mA
报警状态850mA
输出电源DC13.8V
报警输出口DC14V800mA
外观尺寸264×217×46mm
键盘总线长度不得大于1200m
通讯总线长度每条不得大于1200m，两条总线总长最多可达2400m（不加信号放大器的情况下）

系统配置及连线说明

一.主板接线端口定义及系统基本配置
IF-9400P通讯主机是一种大型的报警系统，它本身留有2个有线防区输入接口。
1.1IF-9400P通讯主机接线端口说明

IF-9400P报警主机端口示意图

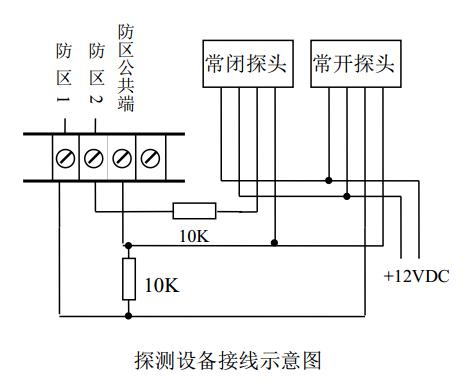

1.2 防区接入端口与探测器连接方法
普通的探测器具有常开或常闭触点输出，即C、NO和C、NC，图中是以IF-9400P自带防区为例，触发方式为开路或短路报警的两种接线方式图。线尾电阻在购买主机时都作为附件配套提供，IF-9400P系列通讯主机及报警模块的线尾电阻都为10K。

1.3 IF-9400P与电源的连接
IF-9400P一般情况下，出厂时会配备一个交流16.5V/2A的变压器电源，直接接到IF-9400P的电源输入端，剩余的一根线一定接到主机的地线端子上，便于保护设备。IF-9400P本身会输出一组13.8伏左右的直流辅助电源，用来给IF-9400P主机本身带有的探测器的供电，同时作为警号的电源。变压器电源输入为交流220V，在交流市电发生故障断电时，IF-9400P可自动切换到备用蓄电池供电，为保证整个系统在长时间停电期间也能正常工作，建议使用大容量的蓄电池（如12V/7AH）。

注意：当主机本身探测设备的总体功耗超过800毫安时，应该另外配备电源。

1.4 IF-9400P 与键盘及联动设备的连接

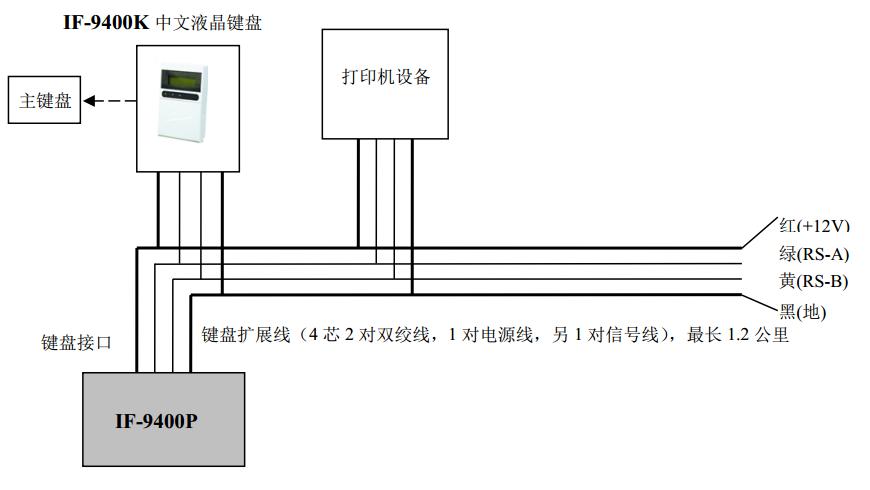

IF-9400P 与主键盘、打印设备连接示意图

IF-9400P通讯主机通过键盘接口与主键盘、打印机设备连接。
键盘总线和电源均从主板的标有“键盘接口”的四芯端口引出，端口定义如下：
红--电源+12V     绿--扩展总线A     黄--扩展总线     B黑--电源地

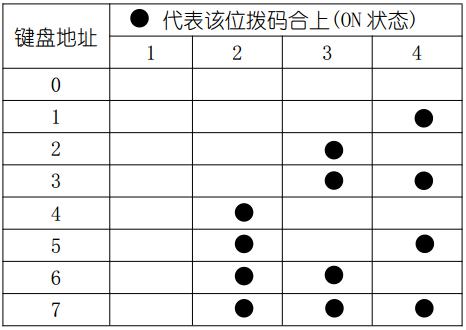

注：1.键盘的地址为0，4位拨码全部在断开状态，请参考该页最下面键盘地址编码表。
具体设置请参考最后一页的“地址设置表”设置“地址拨码开关”。

1.5 IF-9400P与总线设备（报警模块，继电器，指示灯，IF-8MX系列报警主机）的连接

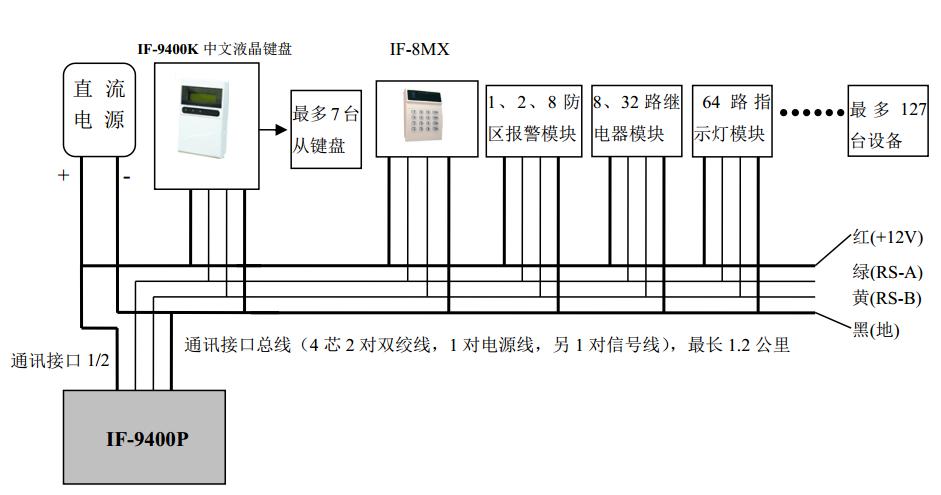

IF-9400P 与总线设备连接示意图
